你好，我是闪客。

这一讲，我们看一个特别重要的东西，即 CPU 是如何管理内存的？当然，我们聊的是最最基础和底层的管理手段——分段和分页。

分页机制如何开启

上一讲咱们说到，head.s 代码在重新设置了 gdt 与 idt。之后，我们就会看到这样一段代码：

jmp after_page_tables
...
after_page_tables:
    push 0
    push 0
    push 0
    push L6
    push _main
    jmp setup_paging
L6:
    jmp L6

也就是开启分页机制，并且跳转到 main 函数。如何跳转到之后用 c 语言写的 main.c 里的 main 函数，是个有趣的事，也包含在这段代码里。

不过，我们先瞧瞧这分页机制是如何开启的，也就是 setup_paging 这个标签处的代码。

setup_paging:
    mov ecx,1024*5
    xor eax,eax
    xor edi,edi
    pushf
    cld
    rep stosd
    mov eax,_pg_dir
    mov [eax],pg0+7
    mov [eax+4],pg1+7
    mov [eax+8],pg2+7
    mov [eax+12],pg3+7
    mov edi,pg3+4092
    mov eax,00fff007h
    std
L3: stosd
    sub eax,00001000h
    jge L3
    popf
    xor eax,eax
    mov cr3,eax
    mov eax,cr0
    or  eax,80000000h
    mov cr0,eax
    ret

看到这么多行代码也别怕，都是纸老虎，我们一点点来分析。

首先要了解的就是，啥是分页机制？还记不记得之前我们在代码中给出一个内存地址，在保护模式下，要先经过分段机制的转换，才能最终变成物理地址，就是这样。

这是在没有开启分页机制的时候，只需要经过这一步转换即可得到最终的物理地址了，但是在开启了分页机制后，又会多一步转换，如下图所示：

也就是说，在没有开启分页机制时，由程序员给出的逻辑地址，需要先通过分段机制转换成物理地址。但在开启分页机制后，逻辑地址仍然要先通过分段机制进行转换，只不过转换后不再是最终的物理地址，而是线性地址，然后再通过一次分页机制转换，得到最终的物理地址。

分页机制如何变换

我们已经清楚分段机制如何对地址进行变换了，那分页机制又是如何变换的呢？

我们直接以一个例子来学习这个过程。比如我们的线性地址（已经经过了分段机制的转换）是

15M，二进制表示就是：

0000000011_0100000000_000000000000

我们看一下它的转换过程：

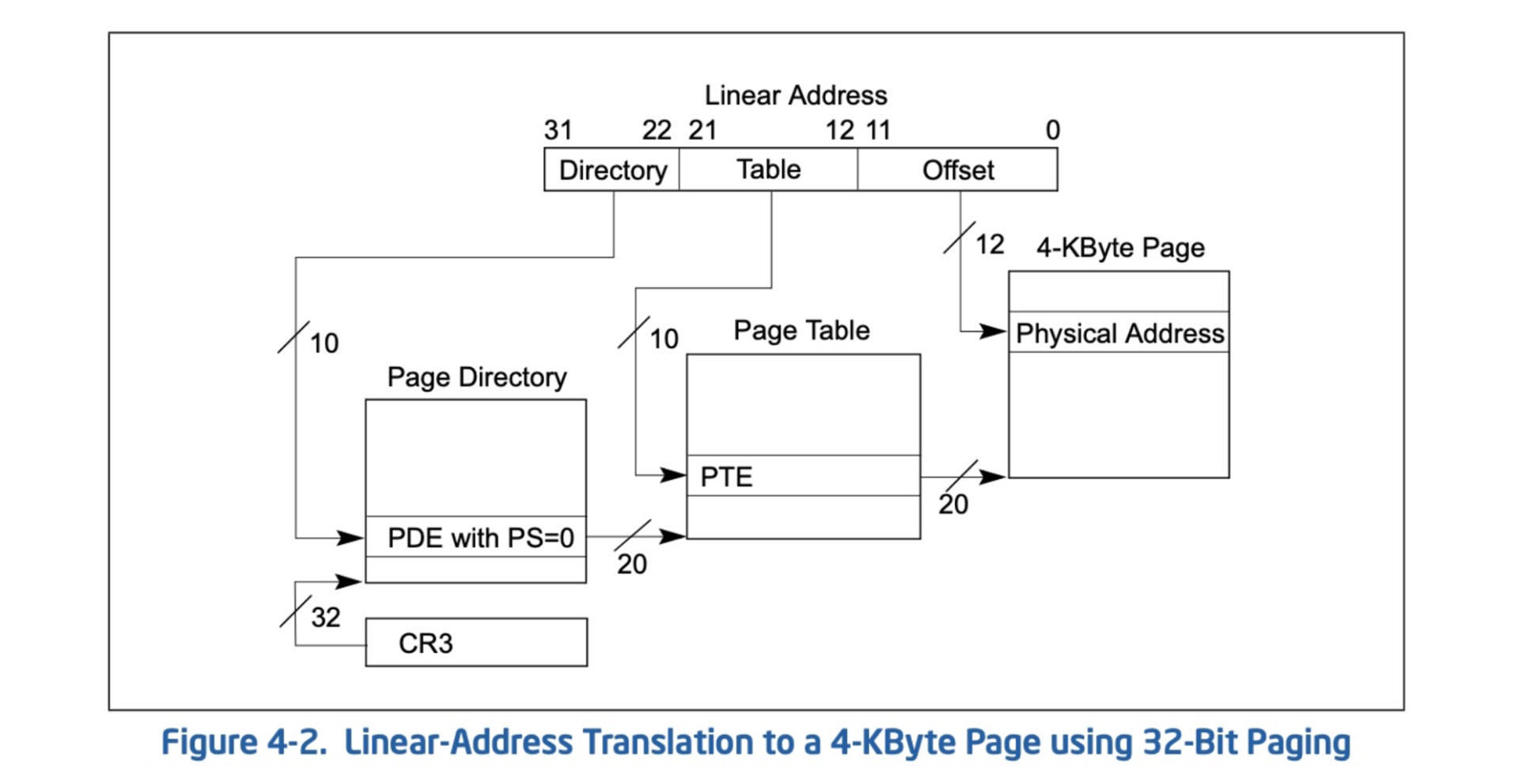

也就是说，CPU 在看到我们给出的内存地址后，首先把线性地址被拆分成了这样：

高 10 位：中间 10 位：后 12 位

高 10 位负责在页目录表中找到一个页目录项，这个页目录项的值加上中间 10 位拼接后的地址去页表中去寻找一个页表项，这个页表项的值，再加上后 12 位偏移地址，就是最终的物理地址。

感兴趣的同学可以阅读 Intel 手册 Volume 3 Chapter 4.3 32-bit Paging的内容。

而这一切的操作，都离不开计算机的一个硬件叫 MMU，中文名叫内存管理单元，有时也叫 PMMU，中文名是分页内存管理单元。这个部件负责的就是把虚拟地址转换为物理地址。

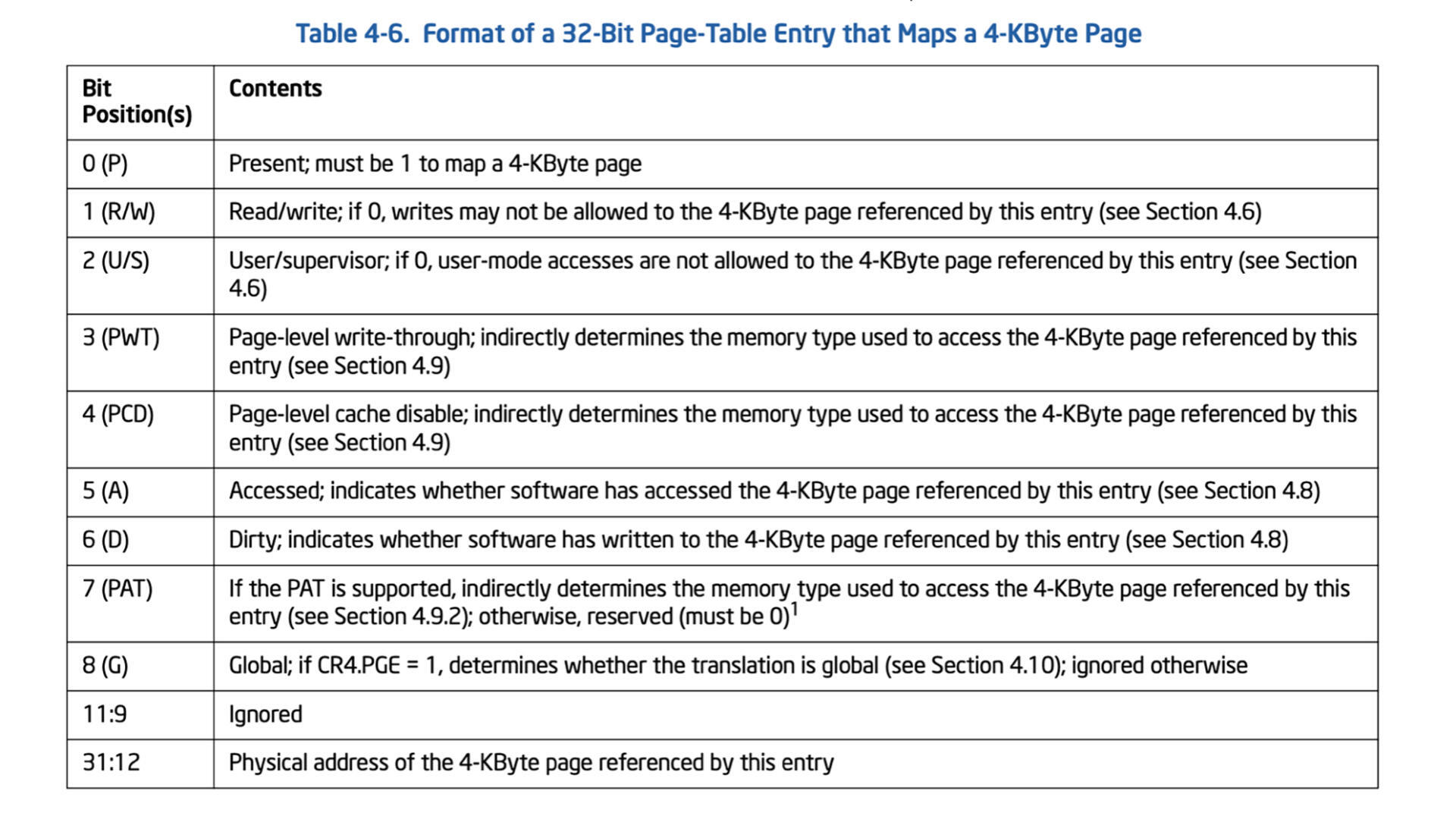

所以整个过程我们不用操心，作为操作系统这个软件层，只需要提供好页目录表和页表，这种页表方案叫做二级页表，第一级叫页目录表 PDE，第二级叫页表 PTE。他们的结构如下：

同样如果想了解里面字段的细节，可以阅读 Intel 手册 Volume 3 Chapter 4.3 32-bit Paging部分的内容。

之后再开启分页机制的开关。其实就是更改 cr0 寄存器中的一位（31 位），还记得我们开启保护模式么？也是改这个寄存器中的一位的值。

然后，MMU 就可以帮我们进行分页的转换了。此后指令中的内存地址（就是程序员提供的逻辑地址），就统统要先经过分段机制的转换，再通过分页机制的转换，才能最终变成物理地址。

所以这段代码，就是帮我们把页表和页目录表在内存中写好，之后开启 cr0 寄存器的分页开关，仅此而已，我们再把代码贴上来。

setup_paging:
    mov ecx,1024*5
    xor eax,eax
    xor edi,edi
    pushf
    cld
    rep stosd
    mov eax,_pg_dir
    mov [eax],pg0+7
    mov [eax+4],pg1+7
    mov [eax+8],pg2+7
    mov [eax+12],pg3+7
    mov edi,pg3+4092
    mov eax,00fff007h
    std
L3: stosd
    sub eax,00001000h
    jge L3
    popf
    xor eax,eax
    mov cr3,eax
    mov eax,cr0
    or  eax,80000000h
    mov cr0,eax
    ret

我们先说这段代码最终产生的效果吧。

当时 Linux-0.11 认为，总共可以使用的内存不会超过 16M，也即最大地址空间为 0xFFFFFF。

而按照当前的页目录表和页表这种机制，1 个页目录表最多包含 1024 个页目录项（也就是 1024 个页表），1 个页表最多包含 1024 个页表项（也就是 1024 个页），1 页为 4KB（因为有 12 位偏移地址）。

因此，16M 的地址空间可以用 1 个页目录表 + 4 个页表搞定。

4（页表数）* 1024（页表项数） * 4KB（一页大小）= 16MB

所以，上面这段代码就是，将页目录表放在内存地址的最开头，还记得上一讲开头让你留意的 _pg_dir 这个标签吧？

_pg_dir:
_startup_32:
    mov eax,0x10
    mov ds,ax
    ...

之后紧挨着这个页目录表，放置 4 个页表，代码里也有这四个页表的标签项。

.org 0x1000 pg0:
.org 0x2000 pg1:
.org 0x3000 pg2:
.org 0x4000 pg3:
.org 0x5000

最终将页目录表和页表填写好数值，并覆盖整个 16MB 的内存。随后，开启分页机制。此时内存中的页表相关的布局如下图所示：

这些页目录表和页表放在了整个内存布局中最开头的位置，就是覆盖了开头的 system 代码，不过被覆盖的 system 代码已经执行过了，所以被覆盖了也无所谓。

同时，如 idt 和 gdt 一样，我们也需要通过一个寄存器，告诉 CPU 我们把这些页表放在了哪里，具体就是这段代码。

xor eax,eax
mov cr3,eax

通过上面的代码，我们相当于告诉 cr3 寄存器，0 地址处就是页目录表，再通过页目录表就可以找到所有的页表，也就相当于 让CPU 知道分页机制的全貌了。

至此后，整个内存布局如下：

那么具体页表设置好后，映射的内存是怎样的情况呢？那就要看页表的具体数据了，就是这一坨代码：

setup_paging:
    ...
    mov eax,_pg_dir
    mov [eax],pg0+7
    mov [eax+4],pg1+7
    mov [eax+8],pg2+7
    mov [eax+12],pg3+7
    mov edi,pg3+4092
    mov eax,00fff007h
    std
L3: stosd
    sub eax, 1000h
    jpe L3
    ...

很简单，对照刚刚的页目录表与页表结构看。

代码前五行表示，页目录表的前 4 个页目录项，分别指向 4 个页表。比如页目录项中的第一项 [eax] 被赋值为 pg0+7，也就是 0x00001007。

根据页目录项的格式，表示页表地址为 0x1000，页属性为 0x07。

其中页属性的 0x07 用二进制表示为 111，表示该页存在（P=1）、用户可读写（RW=1）、特权为用户态（US=1）。

后面几行代码表示，填充 4 个页表的每一项，一共 4*1024=4096 项，依次映射到内存的前 16MB 空间。

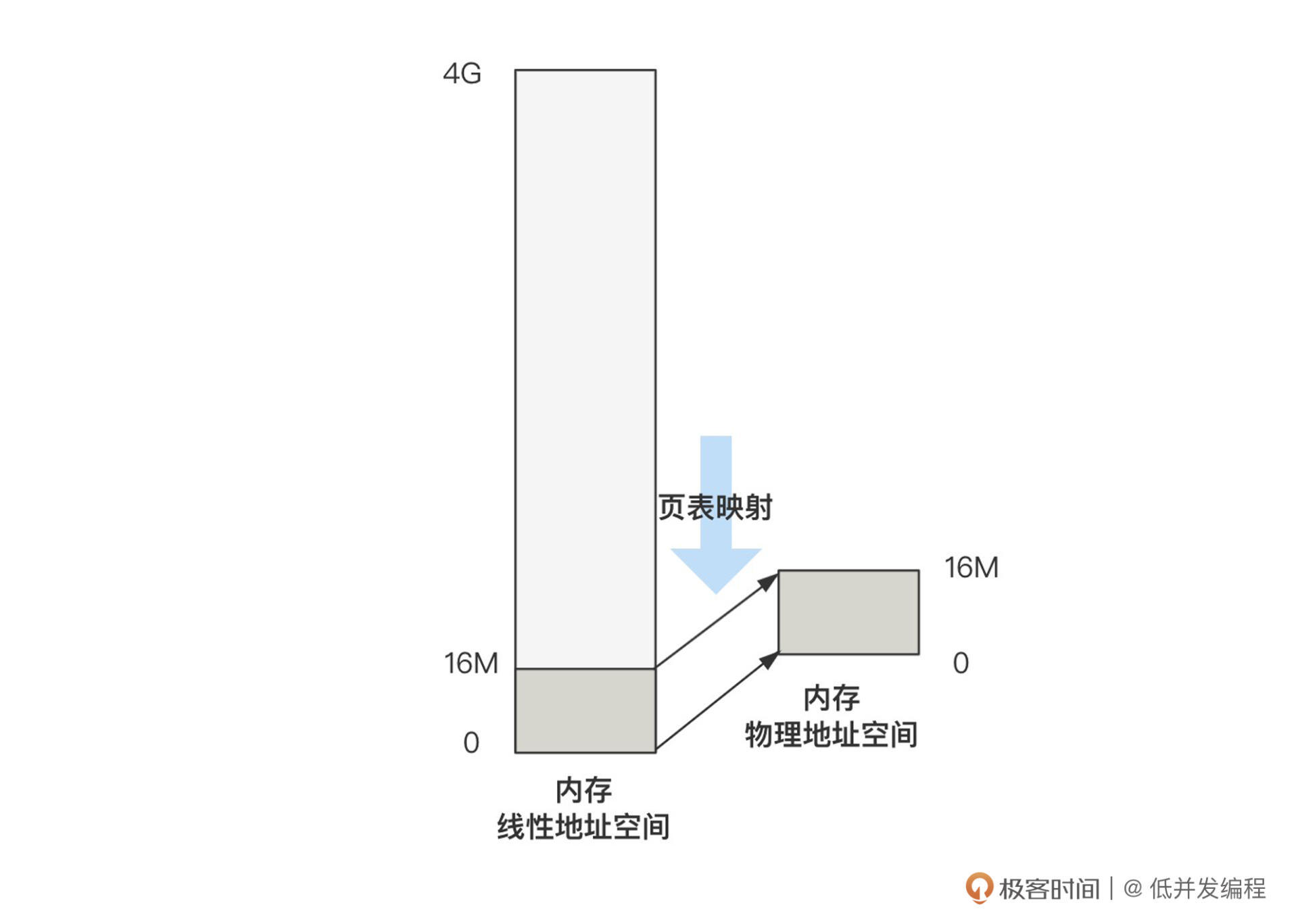

画出图就是这个样子，眼熟吧，之前我们就和这张图“见过面”。

看，最终的效果就是，经过这套分页机制，线性地址将恰好和最终转换的物理地址一样。

现在只有四个页目录项，也就是将前 16M 的线性地址空间，与 16M 的物理地址空间一一对应起来了。

地址的转换

关于地址，我们已经见过了好多词，包括逻辑地址、线性地址、物理地址，以及这一讲中没出现的，你可能在很多地方看到过的虚拟地址。而这些地址后面加上空间两个字，似乎又成为了一个新词，比如线性地址空间、物理地址空间、虚拟地址空间等。

好了，我猜这一串词放一起，你目前可能有点晕头转向了，没关系，是时候展开一波讨论，将这块的内容梳理一番了，且听我说。

Intel 体系结构的内存管理可以分成两大部分，也就是标题中的两板斧，分段和分页。

分段机制在之前几回已经讨论过多次了，其目的是为每个程序或任务提供单独的代码段（cs）、数据段（ds）、栈段（ss），使其不会相互干扰。

分页机制是这一讲的内容，开机后分页机制默认是关闭状态，需要我们手动开启，并且设置好页目录表（PDE）和页表（PTE）。其目的在于可以按需使用物理内存，同时也可以在多任务时起到隔离的作用。

在 Intel 的保护模式下，分段机制是没有开启和关闭一说的，它必须存在，而分页机制是可以选择开启或关闭的。所以如果有人和你说，他实现了一个没有分段机制的操作系统，那这个人一定是个外行。

再说说那些地址：

• 逻辑地址：我们程序员写代码时给出的地址叫逻辑地址，其中包含段选择子和偏移地址两部分。
• 线性地址：通过分段机制，将逻辑地址转换后的地址，叫做线性地址。而这个线性地址是有个范围的，这个范围就叫做线性地址空间，32 位模式下，线性地址空间就是 4G。
• 物理地址：就是真正在内存中的地址，它也是有范围的，叫做物理地址空间。那这个范围的大小，就取决于你的内存有多大了。
• 虚拟地址：如果没有开启分页机制，那么线性地址就和物理地址是一一对应的，可以理解为两者相等。如果开启了分页机制，那么线性地址将被视为虚拟地址，这个虚拟地址将会通过分页机制的转换，最终转换成物理地址。

有关逻辑地址到线性地址再到物理地址的转换，详细的过程可以阅读 Intel 手册 Volume 3 Chapter 3 Protected-Mode Memory Management。

不过实际上，我本人是不喜欢虚拟地址这个叫法的，因为它在 Intel 标准手册上出现的次数很少，我觉得知道逻辑地址、线性地址、物理地址这三个概念就够了，逻辑地址是程序员给出的，经过分段机制转换后变成线性地址，然后再经过分页机制转换后变成物理地址，就这么简单。

总结时刻

这一讲我们看到了 CPU 通过分段和分页的手段对内存进行了最底层的管理，供操作系统使用。同时，我们讲述了由于分段和分页的存在，内存地址衍生出的四个不同名称，你可还记得？

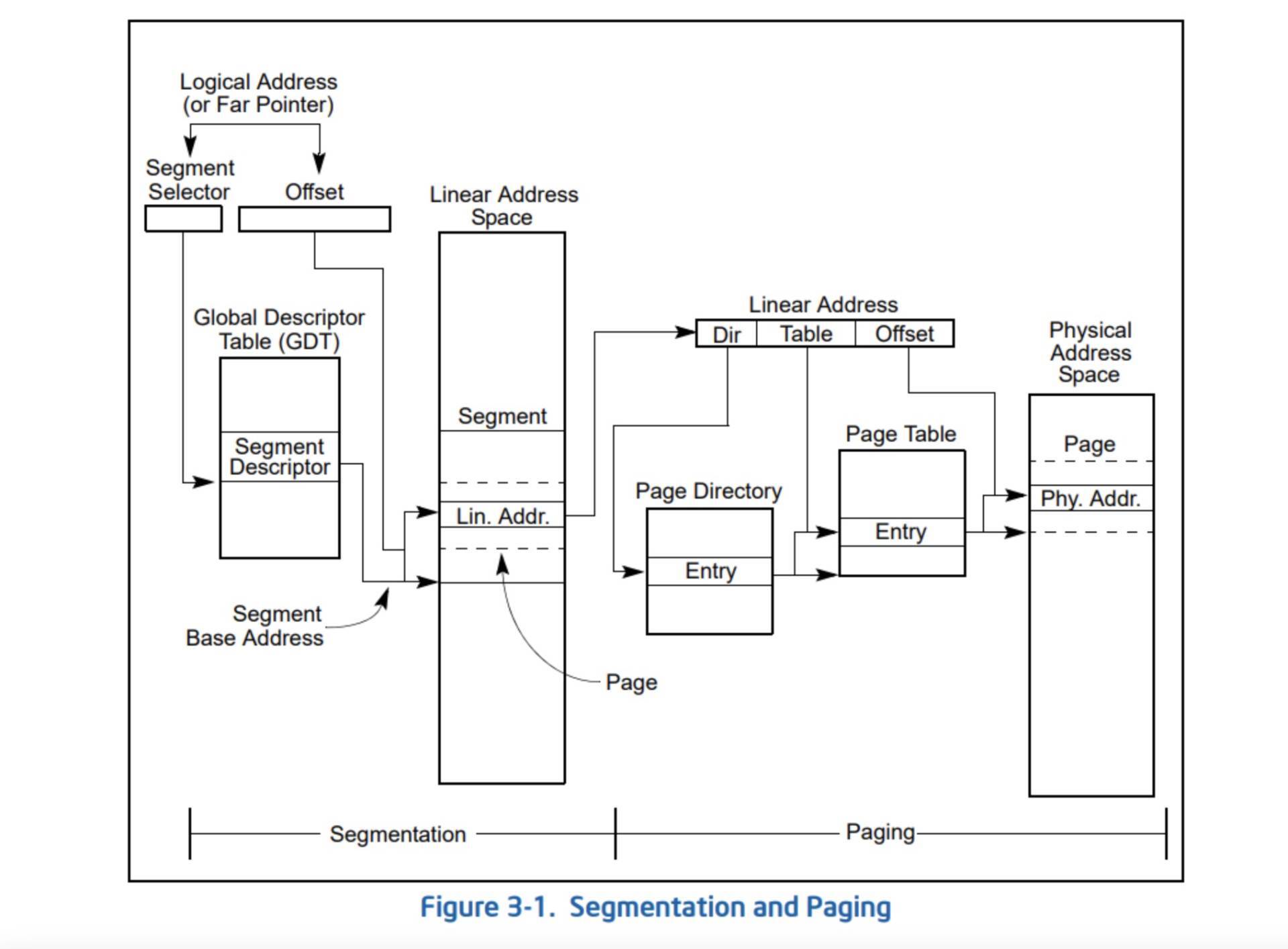

死记硬背概念只会让你很痛苦，我们再看一下这张流程图，把这个过程看明白，也有助于你理解各种地址。

好，我是闪客。欲知后事如何，且听下回分解。
